一、主要用途:
电源防雷模块主要用于气象、交通、通信、邮电、计算机网络、电力、住宅、铁路等领域,起防雷防浪涌保护作用。该系列直流电涌保护器用于感应雷和直击雷影响或其他瞬间过电压的电涌保护,避免对直流电源系统,光伏发电,风能发电和其它工业领域直流用电设备的损坏,保护设备和安全。
二、主要特点:
◆模块式设计,更换方便,外型美观
◆选用进口优质元器件,高可靠质量保证
◆有工作、故障指示,安装方便,维护简单
◆响应时间快, 通流容量大, 残压低
三、技术参数:
型号 |
标称通流容量(KA) |
最大通流容量(KA) |
工作电压(V) |
最大持续工作电压Uc (V) |
响应时间(ns)< |
保护水平Up(KV) |
JH-D10 |
5 |
10 |
380 |
385 |
<25 |
1.2 |
JH-D20 |
10 |
20 |
380 |
385 |
<25 |
1.5 |
JH-C40 |
20 |
40 |
380 |
385 |
<25 |
2.0 |
JH-B60 |
30 |
60 |
380 |
385 |
<25 |
2.4 |
JH-B80 |
40 |
80 |
380 |
385 |
<25 |
2.5 |
JH-B100 |
60 |
100 |
380 |
385 |
<25 |
2.5 |

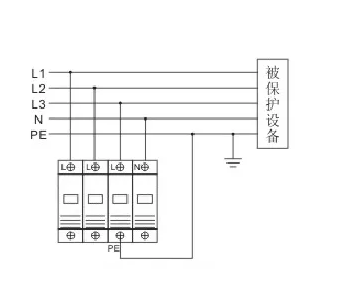

四、安装方法:
1、电源连接导线不小于4mm2的多股铜线,接地连接线不小于6mm2的多股铜线。连接线应尽量的短、直、粗。
2、防雷器前端应串联合适的熔断器或空开。
五、安装注意事项:
1、安装时必须断开电源,严禁带电操作,连接导线必须符合要求。
2、安装完毕后将防雷模块插入到位,检查工作是否正常。
3、当防雷器的模块故障显示窗口指示红色时(遥信端子输出告警信号),则表示防雷器发生故障,应及时更换。
4、防雷器无须特别维护,只需定期检查其连接是否有松动,状态指示是否正常。
六、技术参数
标称放电电流(KA) | 最大放电电流(KA) | 最大持续工作电压(V DC) | 电压保护水平(KV) | 响应时间(ns) | 接线规格 | 安装方式 | 指示窗口 | 漏电流(μA) | 开关量端子 |
20 | 40 | 15 | 0.4 | <25 | 4-6m㎡ | 35mm标准导轨式 | 绿色正常红色失效 | ≤20 | C+NC代表常闭C+ON代表常开C为公共点 |
36 | 0.4 | ||||||||
60 | 0.6 | ||||||||
75 | 0.8 | ||||||||
100 | 0.8 | ||||||||
120 | 0.8 | ||||||||
160 | 0.8 | ||||||||
200 | 1.5 | ||||||||
220 | 1.5 | ||||||||
240 | 1.5 | ||||||||
350 | 1.5 | ||||||||
500 | 1.8 | ||||||||
690 | 2.2 | ||||||||
800 | 2.9 | ||||||||
1000 | 3.6 | ||||||||
1200 | 3.8 | ||||||||
1800 |
6.8 |
